あけましておめでとうございます。
今日はいきなりですが、窓の付属部材についてお話しをさせて頂きます。
窓の付属部材は、窓の室内側と室外側に分かれます。

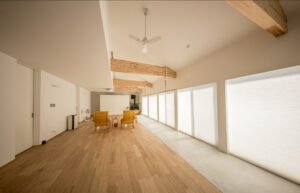

①室内側につけるものは、ハニカムブラインド一択でしょう。
ハニカムブラインドとは、素材で空気層を蜂の巣状に作った断熱カーテンになります。
空気層はかなり断熱効果が高まります。
冬は、晴れた日の日中は室内に太陽熱を取り入れた方が有利なのでハニカムは上げますが、
太陽が沈めば降ろして日射熱を保温した方が省エネになります。
曇りや雨や雪で太陽熱がない日であれば、庭とのつながりを求めなければハニカムは降ろし、
暖房熱を保温した方が省エネになります。

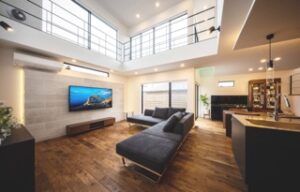

ただし、庭とのつながりが欲しいのであれば、吹き抜けを設けて、2階の窓から日射熱を取込むのが良いでしょう。
吹き抜けを設けると寒くないか心配な方がいますが、吹き抜けを東西に長く、南北に短くし、2階南窓から日射熱を取り入れ、断熱性能が名古屋であればUA値0.4以下の保温性能があれば問題ありません。
断熱性能を高めて吹き抜けを作り、2階南窓から日射熱を取り入れた方が省エネに有利に働きます。
日射熱の調整と省エネで考えれば室内側のハニカムは必須になります。
②室外側につけ、夏の太陽熱を遮るもの

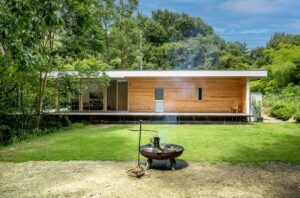

一番最初に思い浮かぶのは庇でしょう。
庇を長くすれば太陽熱は沢山入りますが、長すぎると冬の太陽熱が入りません。
階高3mで庇が2.5m程度、窓高さが2mくらいであれば、庇の奥行きは750から900mm程度が夏と冬のバランスが取れます。
夏は太陽高度が高く、冬は太陽高度が低い。
このバランスを考えるとこのくらいの庇の奥行きが妥当です。
もちろん、奥行きの深い軒庇のデザインをする場合もあります。
その場合には、上部は冬には太陽熱が入らないものとして、横長に窓を設けないといけません。
さて、今の日本で厄介なのが中間期 春と秋の暑さです。
太陽高度が高い夏は庇によって太陽熱を遮れますが、太陽高度が下がってくる春と秋もまだ暑いのが今の日本です。

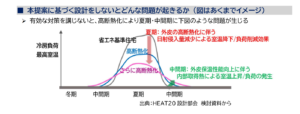

断熱性能が高まると、夏の冷房エネルギーは減るが、
春と秋の冷房エネルギーが増えてきているという発表がHEAT20という団体からありました。
ちなみに、私はこの団体の設計部会に所属しています。
春、夏、秋と3つの季節で冷房が必要ならいっその事、夏型の設計で夏重視にしたら良いと考える方もいますが、それは誤りです。
私は、設計した全棟にHEMSを搭載させて頂き、室温と暖冷房の消費エネルギーも実測させて頂いてますが、
LDKの広さにもよりますが、夏は100W程度 冬は350W程度の消費エネルギーで
冬はパッシブデザインにより、暖房をつけていなくても、やはり冬の方が多くエアコンでエネルギーを使います。
年間で暖房と冷房の消費エネルギーを比較しても、やはり冬の方がエアコンの消費エネルギーが多いです。
という事はやはり、庇は長すぎない方が良い事になります。
となると、厄介なのが春と秋です。
太陽高度が下がり、断熱性能が高いと熱ごもりを起こして、冷房エネルギーが増えてしまう
これを解消するのが、

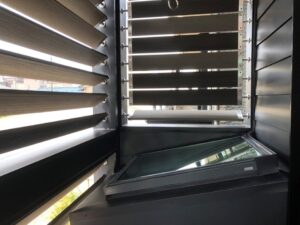

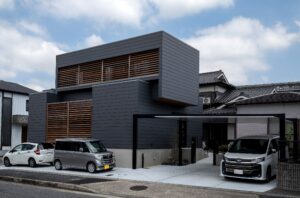

室外側のルーバー、垂直シェード、水平シェードなどです。
言い忘れましたが、太陽熱を室内側で遮るのは40%くらいです。
ハニカムブラインドのダブルなら75%くらい遮れるかもしれないです。
室外側で遮るのは、
庇750程度で60%程度

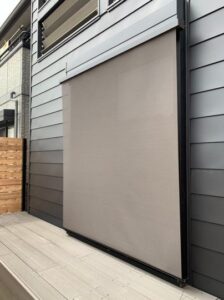

シェードなどで85%程度
庇とシェード等の組み合わせなら92%程度まで遮ります。
太陽は外で遮るが大鉄則になります。
ですが、ここで問題になるのは、中間領域 庭などとどう向き合うか？ です。
1階LDKであれば、庭を見ながら過ごしたいですよね？
ですが、プライバシーにも配慮したい。
これを解消するには、外構計画と日射遮蔽計画をどうするかを入念に計画しなければなりません。

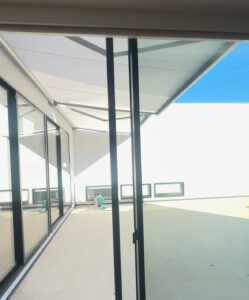

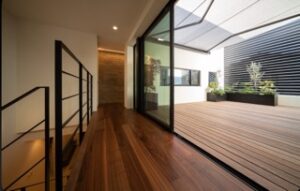

最近私がお勧めしているのは、1階南の庇は無しにして水平シェードを設けるやり方です。
手動は、外壁やフェンスに水平にかけ、
電動は、南上方からの視線が気にならない程度まで延ばすのが良いでしょう。
吹き抜けがあり2階南窓から太陽熱を取り入れているならば、

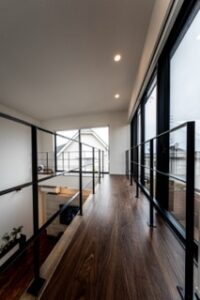

室内側にキャットウォークを設ける又は室外側にバルコニーを設けて、窓外に手動シェードか
キャットウォーク、バルコニーを設けずに電動ブラインドを設けるか
等を設計段階から考えなければなりません。
夏、春、秋と冬に分けてお話ししましたが、
ご理解頂けましたでしょうか？
日射取得、日射遮蔽を、四季も考え、どう暮らしていくのかも考えながら設計していくかが、
これからの日本の家作りにとても重要になります。
～ 今日のまとめ ～
「庇は長すぎず、短すぎず」
「庇は無くてもいい」
「吹き抜けは、断熱性能が高ければあってもいい」
「吹き抜けは、東西に長く南窓を設けて、南北に短く」
「ハニカムで熱を保温・保冷する」
「日射熱は外で遮る」
